Ступенчатое сверло
Также называется ступенчатым спиральным сверлом или многоступенчатым сверлом. На одном корпусе инструмента выполнены две или более режущих ступени разного диаметра. Это комбинированный инструмент, позволяющий за один проход выполнить сверление, зенкерование и снятие фаски/зенковку.
Описание
маркер
Также называется ступенчатым спиральным сверлом или многоступенчатым сверлом. На одном корпусе инструмента выполнены две или более режущих ступени разного диаметра. Это комбинированный инструмент, позволяющий за один проход выполнить сверление, зенкерование и снятие фаски/зенковку.
Типичные конструктивные особенности:
Каждая ступень имеет собственные режущие кромки и стружечные канавки, обычно спиральные канавки проходят по всей длине.
Первая ступень сверлит основное отверстие, последующие ступени одновременно производят рассверливание/зенковку.
Индивидуальные ступенчатые сверла: изготавливаются по чертежу с указанием d₁/d₂/d₃, длины каждой ступени, угла при вершине и угла фаски.
Стандартные изделия: широко применяются для зенковки отверстий под болты с потайной головкой (например, для M6: отверстие Ø6,4 + зенковка Ø11 + фаска 90°).
Рекомендации по применению и проектированию:
Достаточная длина ступеней: эффективная длина каждой ступени должна превышать требуемую глубину отверстия в детали + запас безопасности (обычно +0,5–1 мм).
Соответствие угла фаски/зенковки: стандартно 90° (для внутренних шестигранных головок), также встречаются 82° (американский стандарт) и 120°.
Достаточное охлаждение: наилучший результат дают ступенчатые сверла с внутренним подводом СОЖ; при внешнем подводе необходимо направлять СОЖ на выход стружечных канавок.
Запрещается боковое фрезерование: ступенчатые сверла предназначены только для осевого сверления, не допускается использование для кругового фрезерования.
Сложность переточки: из-за сложной многоступенчатой геометрии переточка обычно не производится или выполняется только в специализированных мастерских.
связаться с нами
Сопутствующие популярные продукты
Резьбовое кольцо для конической трубной резьбы
Специализированный измерительный инструмент для контроля размеров и точности конической трубной резьбы. Широко используется в машиностроении, нефтехимической промышленности, судостроении и других отраслях. Предназначен для проверки соответствия резьбы трубных соединений стандартам, обеспечения герметичности и надёжности соединений.
Сверло для глубоких отверстий
Обобщённое название для специализированных инструментов/технологий обработки отверстий с отношением глубины к диаметру L/D > 5–10. Наиболее типичный представитель — пушечное сверло (Gun Drill). Также существуют BTA-свёрла и эжекторные свёрла (Ejector Drill). В отличие от обычных спиральных свёрл, глубокосверлильные инструменты используют высокодавленную внутреннюю подачу СОЖ и однолезвийную или двухлезвийную конструкцию.
Метчик для конической трубной резьбы
Инструмент, специально предназначенный для нарезания конической трубной резьбы. Основная особенность — резьба имеет конусность (обычно 1:16), герметизация достигается за счёт деформации резьбы при затягивании. Уплотнение обеспечивается самой резьбой, применение уплотнительной ленты, как правило, не требуется.
Концевая фреза с радиусом
Также называется «бычий нос» или фреза с R-углом. Это концевая фреза, у которой на переходе между торцевой и цилиндрической частями выполнена радиусная фаска. Сочетает в себе характеристики плоской концевой фрезы и шаровой фрезы: сохраняется плоское дно, но при этом угол заменён на дугу с малым радиусом.
Шаровая концевая фреза
Также называется шаровой концевой фрезой или R-фрезой. Режущая кромка на торце имеет полусферическую форму (радиус режущей части равен половине диаметра инструмента). Ключевая особенность — скорость резания в вершине фрезы равна нулю, резание осуществляется постепенно за счёт сферической поверхности. Благодаря этому фреза идеально подходит для чистовой и получистовой обработки трёхмерных поверхностей, пресс-форм и сложных свободных поверхностей.
Резьбовое кольцо для трубной резьбы негерметичных соединений
Калибр-кольцо для резьбы G, также называемое калибром для 55° цилиндрической трубной резьбы. Предназначено для контроля негерметичной трубной резьбы. Широко применяется в системах водоснабжения, газоснабжения, кондиционирования, а также в промышленных трубопроводах.
Метчики с винтовой стружечной канавкой
Изготавливаются из быстрорежущей стали повышенной производительности (HPMS). Конструктивной особенностью является наличие наклонных канавок, выполненных сбоку от прямых режущих кромок, что создаёт положительный передний угол и обеспечивает направленный вперёд отвод стружки. Увеличенный диаметр сердцевины повышает жёсткость и прочность инструмента.
Метчики для нарезания резьбы в гайках
Специально разработаны для нарезания резьбы в сквозных отверстиях гаек в крепёжной промышленности. Отличаются удлинённой заборной частью и конструкцией с многолезвийными канавками, что обеспечивает высокий ресурс работы. Заказчики получают возможность повышения производительности и снижения технологических затрат. По требованию заказчика могут изготавливаться с хвостовиком круглого сечения или с квадратным хвостовиком.
Инструменты для зубофрезерования
Инструменты для зубофрезерования — это режущие инструменты, предназначенные для изготовления эвольвентных, неэвольвентных и червячных шестерен; по конструкции они подразделяются на фрезы с отверстием и фрезы с хвостовиком. Материалом для изготовления этих инструментов служит быстрорежущая сталь или твердый сплав. Для фрезерных ножей с большим модулем часто используется конструкция с вставными зубьями, что позволяет повысить эффективность использования материала, тогда как фрезерные ножи с малым и средним модулем чаще всего имеют цельную конструкцию.
Метчик для прямой трубной резьбы
Ручной инструмент, специально предназначенный для нарезания цилиндрической трубной резьбы. Ключевая особенность — резьба не имеет конусности, обработанная внутренняя резьба является параллельной (цилиндрической). Применяется для негерметичных механических соединений (требуется использование уплотнительной ленты или герметика).
Резьбовая фреза
Для нарезания резьбы используется трёхосевая интерполяция системы ЧПУ: фреза совершает круговое движение в горизонтальной плоскости с одновременным опусканием по оси Z на один шаг резьбы, формируя резьбу методом спиральной интерполяции.
Шпоночная фреза
Прямая концевая фреза с режущими кромками как на торце, так и на цилиндрической поверхности, причём торцевые кромки проходят через центр. По внешнему виду напоминает плоскую концевую фрезу, но имеет ключевое отличие — может вертикально врезаться в материал (по оси Z) подобно сверлу. Специально предназначена для фрезерования шпоночных пазов, замкнутых узких пазов, предварительной обработки Т-образных пазов, а также для создания глухих пазов в тонкостенных деталях.
Резьбовое кольцо
Также называется «калибр-пробка проходной». Предназначено для контроля точности размеров наружной резьбы. На внутренней поверхности калибра выполнена резьба определённого профиля и размера. Путём навинчивания калибра на контролируемую резьбу определяется её годность.
Резьбонакатной ролик
Применяется главным образом в производстве резьбообрабатывающего инструмента, изготовлении крепёжных деталей (например, болтов, винтов) и формировании специальных резьб (например, трапециедальных двухзаходных). Изготавливается из быстрорежущей стали (HSS) или сверхпрочной быстрорежущей стали марки W12Mo3Cr4V3N (V3N). Для повышения эксплуатационных свойств подвергается термической обработке, включая вакуумную закалку.

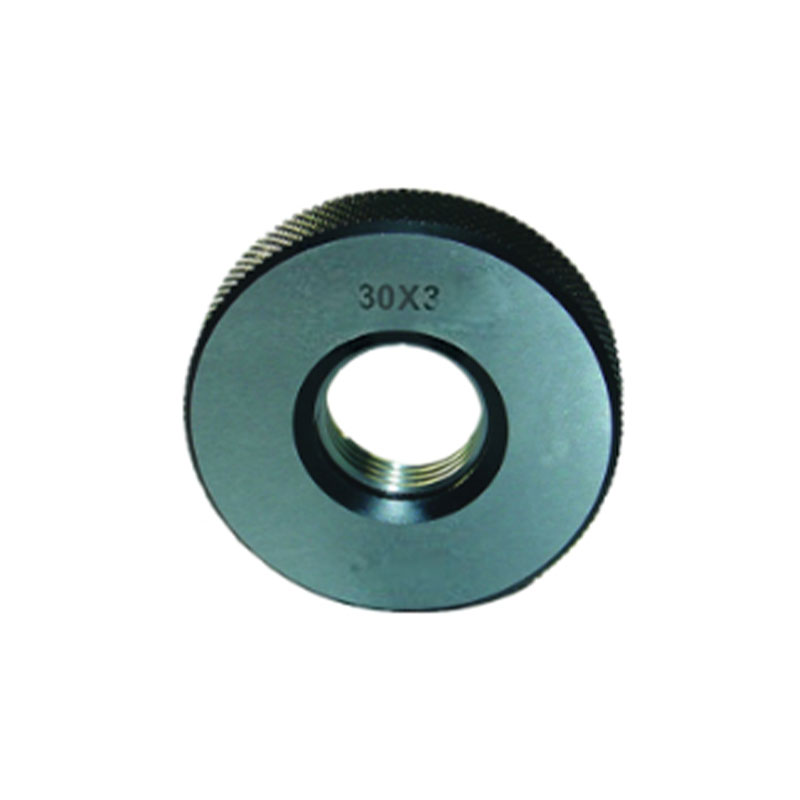

Резьбовое кольцо для трапециедальной резьбы
